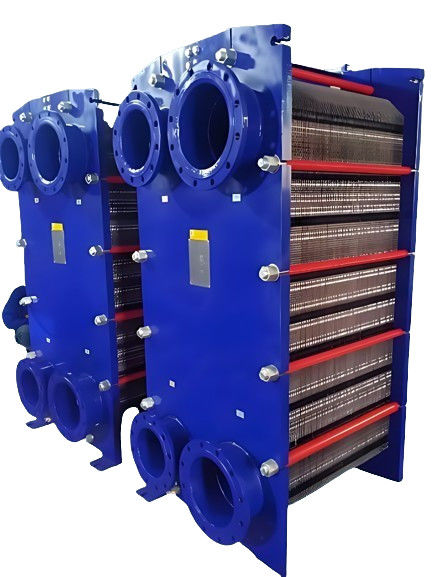

Thiết bị trao đổi nhiệt bằng tấm kim loại lợp nhiều lớp lợp cao hiệu quả

Máy trao đổi nhiệt tấm là một thiết bị trao đổi nhiệt hiệu quả cao bao gồm các tấm kim loại lợp nhiều lớp

Giới thiệu về bộ trao đổi nhiệt tấm
Máy trao đổi nhiệt tấm là một thiết bị trao đổi nhiệt hiệu quả cao bao gồm các tấm kim loại lợp nhiều lớp.một loạt các kênh dòng chảy hình chữ nhật hẹp được hình thànhThiết kế này đặc biệt phù hợp với nhu cầu trao đổi nhiệt của hệ thống chất lỏng và hơi lỏng.
Máy trao đổi nhiệt tấm được biết đến với hiệu quả trao đổi nhiệt cao, tiêu thụ năng lượng thấp, thiết kế nhỏ gọn và kích thước nhỏ.vì vậy chúng được sử dụng rộng rãi và có một cuộc sống dịch vụ dàiKhả năng chuyển nhiệt của nó tốt hơn so với thiết bị trao đổi nhiệt ống truyền thống trong cùng một điều kiện giảm áp suất, và nó có thể đạt được tỷ lệ phục hồi nhiệt hơn 90%

cấu trúc sản phẩm

trình bày chi tiết sản phẩm

1.Đánh dấu và tạo hình đĩa một lần

Sau khi ép một lần bằng thiết bị thủy lực đặc biệt, toàn bộ quá trình làm trắng được hoàn thành trong một lần.chúng tôi đã sử dụng công nghệ lớp phủ mềm để đảm bảo độ chính xác cao và chất lượng tuyệt vời của việc hình thành tấm, với bề mặt mịn mà không có vết trầy xước hoặc vết rạn, và giảm hiệu quả căng thẳng được tạo ra trong quá trình ép.Giảm độ dày là đồng nhất trên mỗi bảng và độ sâu lồi sóng vẫn đồng nhất, đảm bảo độ kín ở mọi điểm tiếp xúc giữa các tấm. Đồng thời, không có khu vực bị đóng dấu quá mức trên bảng, ngăn ngừa các vết nứt nhỏ chỉ có thể được quan sát dưới kính hiển vi.Ngoài ra, kết cấu kim loại trên bảng là nhất quán về chiều cao để đảm bảo vẻ đẹp tổng thể, và phần mỏng nhất có thể đạt độ chính xác 0,3mm.

2Thiết kế khu vực phân phối loại sô cô la

đầy đủ và thậm chí chảy ngay cả trên ngay cả các đĩa rộng nhất Sử dụng một thiết kế hình thập tự sáng tạo (còn được gọi là khối sô cô la),khu vực chuyển hướng đĩa của chúng tôi đảm bảo đầy đủ và thậm chí dòng chảy ngay cả trên các tấm rộng nhấtThiết kế cấu trúc này có hiệu quả loại bỏ các khu vực trì trệ trao đổi nhiệt, cũng như các vấn đề quy mô dòng chảy thấp và ăn mòn tấm do trì trệ.Chuyển hướng thông qua quảng cáo Chúng tôi đã tăng thành công khả năng trao đổi nhiệt của toàn bộ tấm bằng cách cải thiện hiệu quả trao đổi nhiệt trong khu vực và khu vực trì trệKhái niệm thiết kế biến động cao độc đáo được thiết kế để ngăn chặn tắc nghẽn các kênh giữa các tấm trong khi tối đa hóa hiệu ứng tự làm sạch.chúng tôi sử dụng nguyên tắc của thủy lực học để điều chỉnh kháng lưu lượng theo một cách dần dần để đảm bảo rằng chất lỏng đi vào giữa các tấm mượt mà hơn và tối ưu hóa giải phóng áp suất.

3Thiết kế đệm

Các thiết kế cẩn thận, cấu trúc của nó áp dụng một hình mái hình tam giác, đạt được một hiệu ứng niêm phong tuyến tính.Dưới tác động của lực kẹp, cấu trúc này đảm bảo rằng khu vực trung tâm của miếng dán có thể chịu được áp lực mạnh nhất, do đó áp lực niêm phong mạnh có thể đạt được với lực nhỏ hơn,đảm bảo hiệu suất niêm phong xuất sắcHơn nữa, ngay cả sau khi tháo rời và lắp ráp lặp đi lặp lại, miếng dán sẽ chỉ hiển thị biến dạng vĩnh viễn tối thiểu.Toàn bộ bể được thiết kế để được đóng để tăng cường sự ổn định của cấu trúc tổng thể.

4Đặc điểm của khung và hệ thống định vị

Sử dụng công nghệ định vị độc đáo, chúng tôi đã thiết kế một phương pháp để ngăn chặn các tấm bị biến dạng khi tháo rời và định vị tường lên và xuống.thiết bị định vị vẫn duy trì độ chính xác sau khi tháo rời và lắp ráp nhiều lầnĐể cải thiện hiệu ứng sắp xếp tự động, chúng tôi sử dụng vá định vị phụ tại bốn góc của mỗi bảng.Tôi đã thiết kế một cấu trúc đuôi chim độc đáo và thực hiện một chiến lược định vị đa điểmPhương pháp định vị này dựa trên nguyên tắc định vị cơ học của "một mặt phẳng, một chân cố định ở một bên, và một chân di động ở một bên",đảm bảo sự tự do của mảnh làm việc theo một hướng, do đó có hiệu quả tránh vấn đề đặt quá mức.

5Thiết kế cấu trúc lắp đặt nhanh

Nốt kẹp phía trước được tích hợp với vít thông qua một cọc khóa. Có một hộp mang bên dưới. Nốt kẹp phía sau được ngăn chặn khỏi việc nới lỏng bởi một tay khóa độc đáo.Khi tháo rời bộ trao đổi nhiệt tấm, bạn chỉ cần thắt chặt hoặc nới lỏng kẹp phía trước. Nó có thể được hoàn thành bằng cách thắt chặt các hạt. Nó là thuận tiện hơn và nhanh hơn để tháo rời và lắp ráp khi kiểm tra bộ trao đổi nhiệt tấm.Nó là một thiết kế thân thiện với người dùng điển hình.
Tất cả các bộ phận của khung đều được kết nối bằng các sợi.
Các vít nén được sản xuất bằng cách cuộn.
Có một hộp mang trên bu lăng.
Vít áp suất có thể được loại bỏ bên cạnh

Kích thước lắp đặt thiết bị
